CHR-22010充電模塊的基本原理及功能說明：

CHR-22010充電模塊模塊采用三相三線制或三相四線制交流平衡輸入，無中線電流損耗，并可以徹底消除因中線零點漂移引起相電壓過高的隱患。

CHR-22010充電模塊交流電源輸入后，首先經防雷處理和EMI濾波。該電路可以有效吸收雷擊殘壓和電網尖峰，保證CHR-22010充電模塊后級電路的安全。輸入交流電經工頻整流濾波后轉為高壓直流電，CHR-22010充電模塊采用先進的高頻軟開關全橋變換電路，將交流側的直流電轉為高頻交流通過主變壓器傳輸，經高頻整流濾波后，成為穩定受控的直流電輸出。

CHR-22010充電模塊控制部分負責變換電路驅動信號的產生及控制，以保證CHR-22010充電模塊輸出的穩定，同時對交、直流側的電壓、電流進行檢測，對異常情況（比如輸入過壓、欠壓，輸出過壓、欠壓）實時進行保護。多個CHR-22010充電模塊并聯工作時提供均流控制。

CHR-22010充電模塊內置CPU控制單元將模塊內的工作狀態、參數上傳，同時接受控制器的控制，設置模塊運行狀態，對蓄電池進行恒流充電。CHR-22010充電模塊上方的撥碼開關位置確定模塊地址。

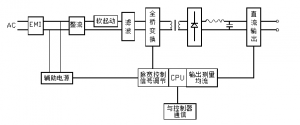

原理框圖如下：

CHR22010，負載電流≥2.2A風機起轉。CHR-22002、CHR-11004、CHR-22005、CHR-11010、CHR-22020以上型號的整流模塊如需要維修都可以聯系華科電源。
