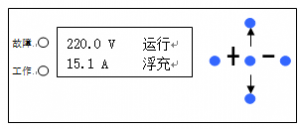

1、基本信息顯示頁：顯示K4B20A充電模塊的輸出電壓、電流、開/關機狀態、均充、浮充狀態。

2.、菜單及主要操作頁按K4B20A的設置鍵進入菜單，移動光標，可以選擇所需要操作的項目。

3、K4B20A模塊地址的設置，K4B20A充電模塊的地址必須是不重復的流水號，供電母線的定義，可以選擇一段，二段或者是控母。

4、K4B20A浮充電壓跟均充電壓設置，只有在沒有跟主監控通訊的情況下設置才有效。

5、K4B20A合母限流點設置跟合母過壓值設置，如果有跟主監控通訊 ，則以主監控上的設置點為準。

6、充電模塊K4B20A控母輸出電壓及控母限流點設置，如果有跟主監控通訊 ，則以主監控上的設置點為準。

7、K4B20A保存設置參數。

8、K4B20A測量校準：校準K4B20A模塊電壓、電流顯示與K4B20A模塊實際輸出一致。

9、K4B20A控制校準：通過“+”、“—”鍵來調整K4B20A模塊的實際輸出與控制顯示的電壓一致。

10、K4B20A故障顯示信息：K4B20A整流模塊的故障顯示信息包括過溫保護、過壓保護、交流保護、過流保護、過壓報警、欠壓報警。
